PAS Series小型可变开关电源

小型可变开关电源 (CV/CC) : 24 型号

概要

PAS系列改进了我公司过去产品PAK-A系列,是更加进化的高功能输出可变型开关电源。该系列采用开关电路,产品尺寸虽然与以往产品(PAK-A系列)相同,但其上安装有适合时代要求的功率改善电路。
通过通信功能的标准搭载,即可以较低的成本轻易地构建起从小规模(1台)到大规模(合用GPIB最多达448台)的电源系统。该系列长可将控制器与电源的间隔延长到200m(见概念图),所以还可以构建起这样的系统:由办公室的电脑和电源控制器PIA4800系列对工厂的电源装置进行控制。

特长

  • 搭载有功率因素改善电路(提效率75%(代表值)/功率因素0.98)

  • 采用在前面百叶窗上配以鲜艳蓝色的全新设计

  • 单一控制并联/串联运行

  • 支持24V、48V边缘试验的40V系列、80V系列型号

  • 可以用4位数高分辨率仪表(500V型号的电流显示单位为“mA”)显示功率(W)

  • 支持TP-BUS(数字通信功能)

  • 采用前面进气口方式

  • AC输入支持通用规格(无100V〜240V切换)

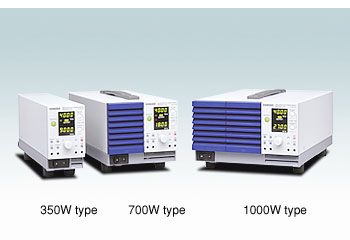

  • 最大输出电压备有10V/20V/40V/60V/80V/160V/320V/500V共8个系统,3个类型中包含24种机型

阵容

型号

规格

PAS10-35

0 〜   10V/0 〜 35A

PAS10-70

0 〜   10V/0 〜 70A

PAS10-105

0 〜   10V/0 〜 105A

PAS20-18

0 〜   20V/0 〜 18A

PAS20-36

0 〜   20V/0 〜 36A

PAS20-54

0 〜 20V/0 〜 54A

PAS40-9

0 〜   40V/0 〜 9A

PAS40-18

0 〜   40V/0 〜 18A

PAS40-27

0 〜   40V/0 〜 27A

PAS60-6

0 〜   60V/0 〜 6A

PAS60-12

0 〜   60V/0 〜 12A

PAS60-18

0 〜   60V/0 〜 18A

PAS80-9

0 〜   80V/0 〜 9A

PAS80-4.5

0 〜   80V/0 〜 4.5A

PAS80-13.5

0 〜   80V/0 〜 13.5A

PAS160-2

0 〜   160V/0 〜 2A

PAS160-4

0 〜   160V/0 〜 4A

PAS160-6

0 〜   160V/0 〜 6A

PAS320-1

0 〜   320V/0 〜 1A

PAS320-2

0 〜   320V/0 〜 2A

PAS320-3

0 〜   320V/0 〜 3A

PAS500-0.6

0 〜   500V/0 〜 0.6A

PAS500-1.2

0 〜   500V/0 〜 1.2A

PAS500-1.8

0 〜   500V/0 〜 1.8A
