概要

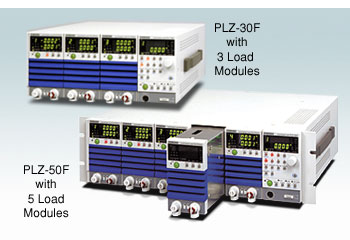

PLZ-U系列是具有恒流、恒阻、恒压等3种动作模式的小型高性能多通道电子负载装置。本设备采用单元（插入式）方式，以框架（2种型号）和负载单元（2种型号）共4种型号串联构成。框架PLZ-30F的3个通道上可安装负载单元，PLZ-50F的5个通道上可安装负载单元。负载单元备有70UA（支持0V输入、75W）和150U（自1.5V起动作、150W）。此外，可以通过并联运行增加电流容量和功率容量，功率容量可从75W到750W（在PLZ-50F上安装5台PLZ150U的情况下）进行组合。其上标准配备有GPIB、RS-232C的通信功能，极便于嵌入各类检查系统，适合于燃料电池、次电池、DC／DC转换器、开关电源等试验和多输出电源等试验。

特长

• CC模式下的上升、下降通过速率为2.4A／µs（PLZ150U）

• 内置有3个范围（range）。多5位数的电压、电流、功率测量功能

• 在恒流、恒阻模式下可连续改变电流通过速率

• 支持燃料电池的单节试验中所需的0V输入

• 各单元（通道）可分别进行独立动作或联动动作

• 在相同的负载单元中可进行多5台的并联运行

• 为使用频率高的各动作模式和每个范围存储3个设定值

• 装有各类保护电路（过电压、过电流、过功率、过热、低电压、逆连接）

• 标准安装有GPIB／RS232C接口

• 可从外部进行输出ON／OFF控制

阵容
